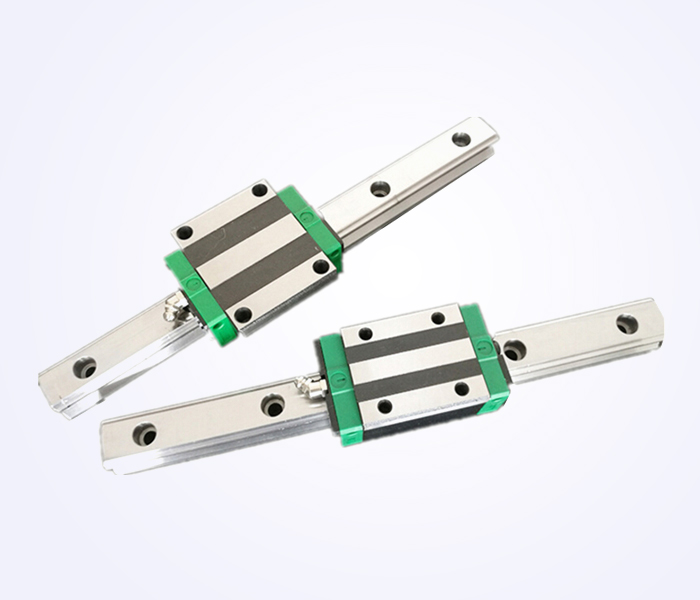

臺灣鼎翰SHAC - SA兩安裝孔型精密線性直線滑軌GEH
產品類別：GHW-CA 系列
優勢特點：GEH-SA系列鼎翰SHAC直線滑軌GEH(15/20/25/30/35)SA-兩安裝孔型-兩安裝孔型系統的固定元件(導軌)的基本功能如同軸承環，安裝鋼球的支架，形狀為“v”字形。支架包裹著導軌的頂部和兩側面。為了支撐機床的工作部件，一套直線導軌至少有四個支架。用于支撐大型的工作部件，支架的數量可以多于四個。
- 產品說明：
低組裝GE系列線性滑軌特點：

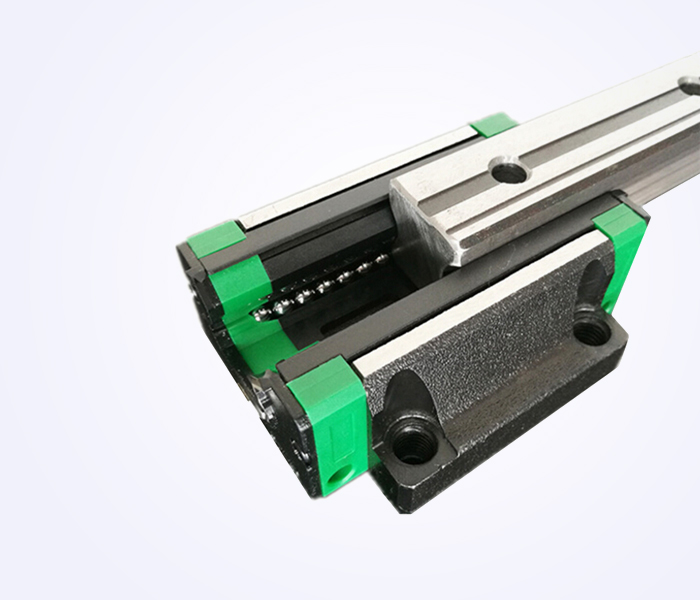

GE系列使用四列鋼珠承受負荷設計，使其具備高剛性、高負荷的特性，同時具備四方向等負載特色、及自動調心的功能，可吸收安裝面的裝配誤差，得到高精度的訴求；加上降低組合高度及縮短滑塊長度，非常適合高速自動化產業機械及空間要求的小型設備使用。
【自動調心能力】
由于鼎翰SHAC獨特的圓弧溝槽的正面組合（DF組合）具有自動調心能力，即使施加預壓也能吸收安裝誤差，從而得到高精度、平滑穩定的直線運動。
【小型化、重負荷】
因?yàn)閿嗝娓叨鹊偷男⌒突O(shè)計的類型具有在徑向方向上承重能力強的鋼球接觸構造，所以最適合于水平導向部。
【出色的耐久性】

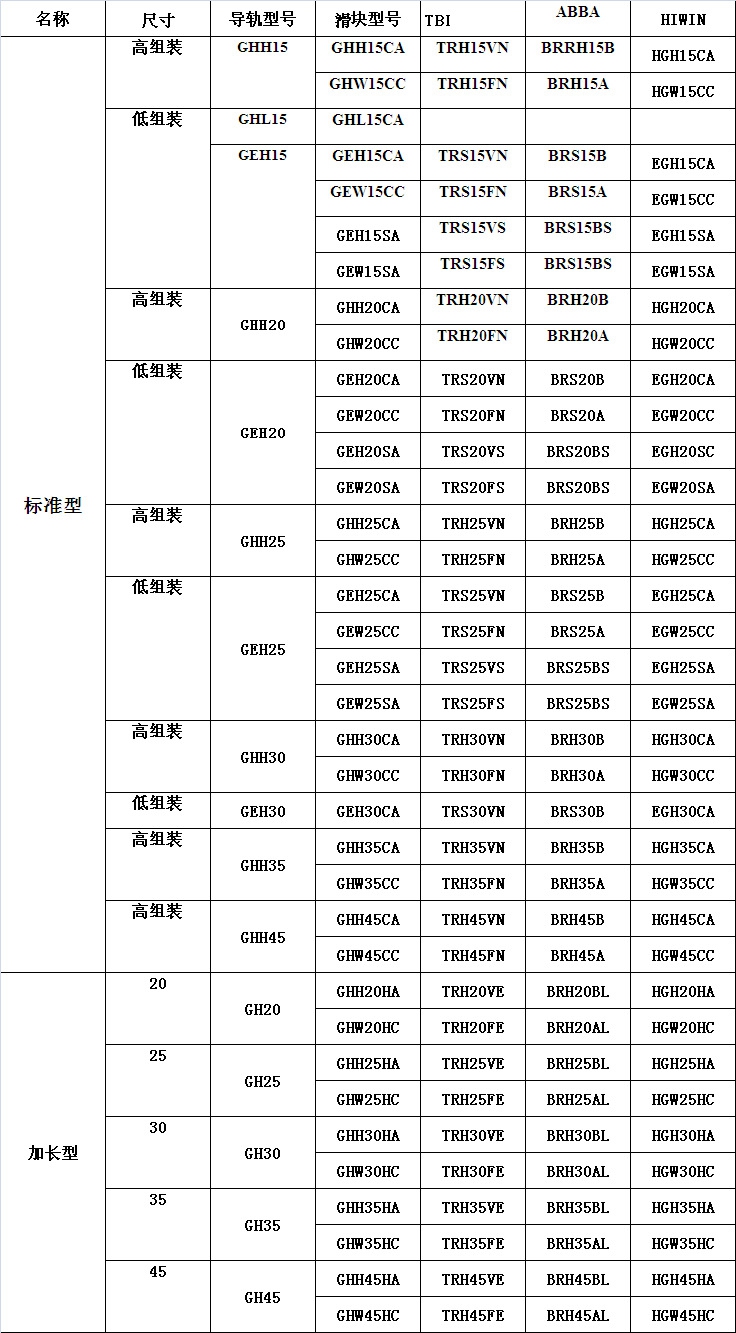

即使在預壓或偏置負荷作用之下，鋼球的差動滑動量也抑制在最低限度，實現了高耐磨損性和精度的長期維持。鼎翰SHAC、TBI、ABBA、上銀HIWIN型號互換表：
GEH-SA系列鼎翰SHAC直線滑軌GEH(15/20/25/30/35)SA-兩安裝孔型-兩安裝孔型系統的固定元件(導軌)的基本功能如同軸承環，安裝鋼球的支架，形狀為“v”字形。支架包裹著導軌的頂部和兩側面。為了支撐機床的工作部件，一套直線導軌至少有四個支架。用于支撐大型的工作部件，支架的數量可以多于四個。產品規格說明：
GE系列分為非互換性及互換性型兩種線性滑軌，兩者規格尺寸相同，主要差異點在于互換性型之滑塊、滑軌可單獨互換使用，較便利，但其組合精度無法達到非互換性型之超精密級以上的精度，不過由于互換性型之組合精度目前已達到一定的水平，對不需配對安裝線性滑軌的客戶而言，是一項便利的選擇。GE線性滑軌的產品規格型號主要標明線性滑軌尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙方對產品的確認。
