直線導軌滑塊的結構解析
發布日期：2026-03-18

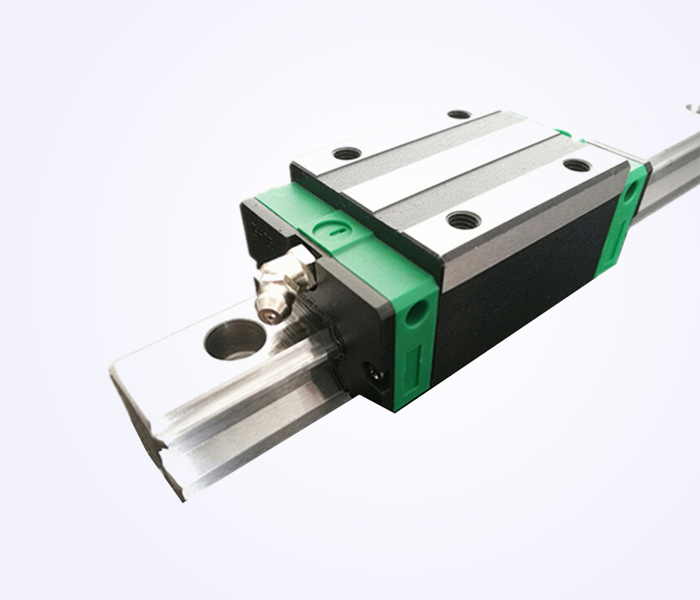

直線導軌滑塊是精密機械傳動系統中的核心部件，其結構設計直接影響設備的定位精度、承載能力和使用壽命，以下是關于直線導軌滑塊結構的解析，呈現這一精密機械元件的圖譜。
一、基礎結構組成
1、導軌本體
采用優質合金鋼經熱處理制成，硬度可達HRC58-62。導軌截面呈V型、矩形或圓弧形，精密磨削后的表面粗糙度控制在Ra0.2μm以內。
2、滑塊主體
通常為鑄鐵或鋁合金材質，內部集成循環路徑結構。
二、核心運動部件
1、滾動體循環系統
鋼球型：直徑公差控制在±0.5μm以內，采用哥德式溝槽設計，接觸角通常為45°
滾柱型：直徑與長度比約1:3，可承受比鋼球高3倍的徑向載荷
保持架：工程塑料或銅合金制成，節距精度達±0.01mm
2、返向器結構
精密注塑成型的樹脂返向器可降低噪音3-5dB，如采用三維曲線返向通道，使?jié)L動體換向時的沖擊力減少。
三、關鍵輔助系統
1、密封防護裝置
端面密封：多層迷宮式結構配合氟橡膠唇邊
底面密封：不銹鋼刮板+非接觸式磁密封組合
防塵片：可更換的聚氨酯材質，厚度0.3-0.5mm
2、潤滑系統
油脂嘴：集中式注油孔設計
儲油腔：含油率15%-20%的燒結銅合金襯套
四、特殊結構變體
1、微型導軌
寬度僅3-5mm，采用0.8mm直徑陶瓷球。
2、寬幅滑塊
如寬度達120mm，內部設置8列滾柱，額定動載荷可達98kN。
3、磁浮導軌
采用線性電機驅動，氣隙控制在0.1±0.02mm，重復定位精度±0.1μm。
五、材料與工藝創新
1、導軌表面處理
①黑化處理
②激光硬化層深度0.3-0.5mm
2、滑塊輕量化
①鎂合金應用（減重30%）
②拓?fù)鋬?yōu)化結構設計
六、性能驗證結構
1、預緊力調整機構
①偏心套筒式
②楔塊調節式（間隙可控制在2-5μm）
2、振動檢測特征
①內置加速度傳感器槽位
②聲發射信號采集點
這種精密結構組合使得直線導軌滑塊能達到：
①重復定位精度≤±1μm（P級）
②使用壽命＞1000km（額定載荷下）
③最大加速度3G（帶制動結構型號）
該結構體系通過模塊化設計實現功能擴展，如可串聯組成多滑塊系統，滿足各類工業場景的精密傳動需求，正確理解其結構特性對設備性能優化具有重要意義。實際應用中需注意安裝基面的平面度要求、直線導軌滑塊組的相位誤差補償、以及溫度變化引起的每米0.011mm/℃的膨脹量。
